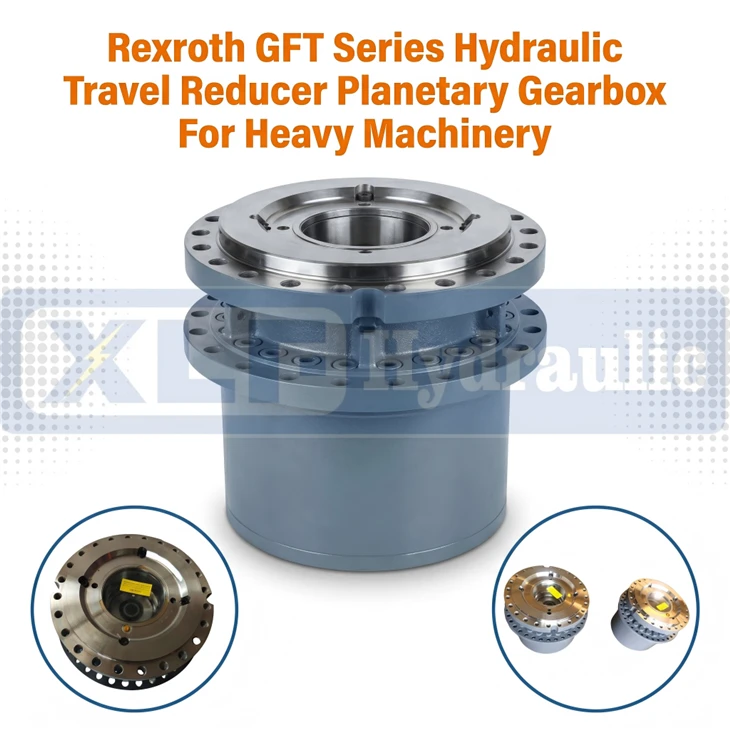

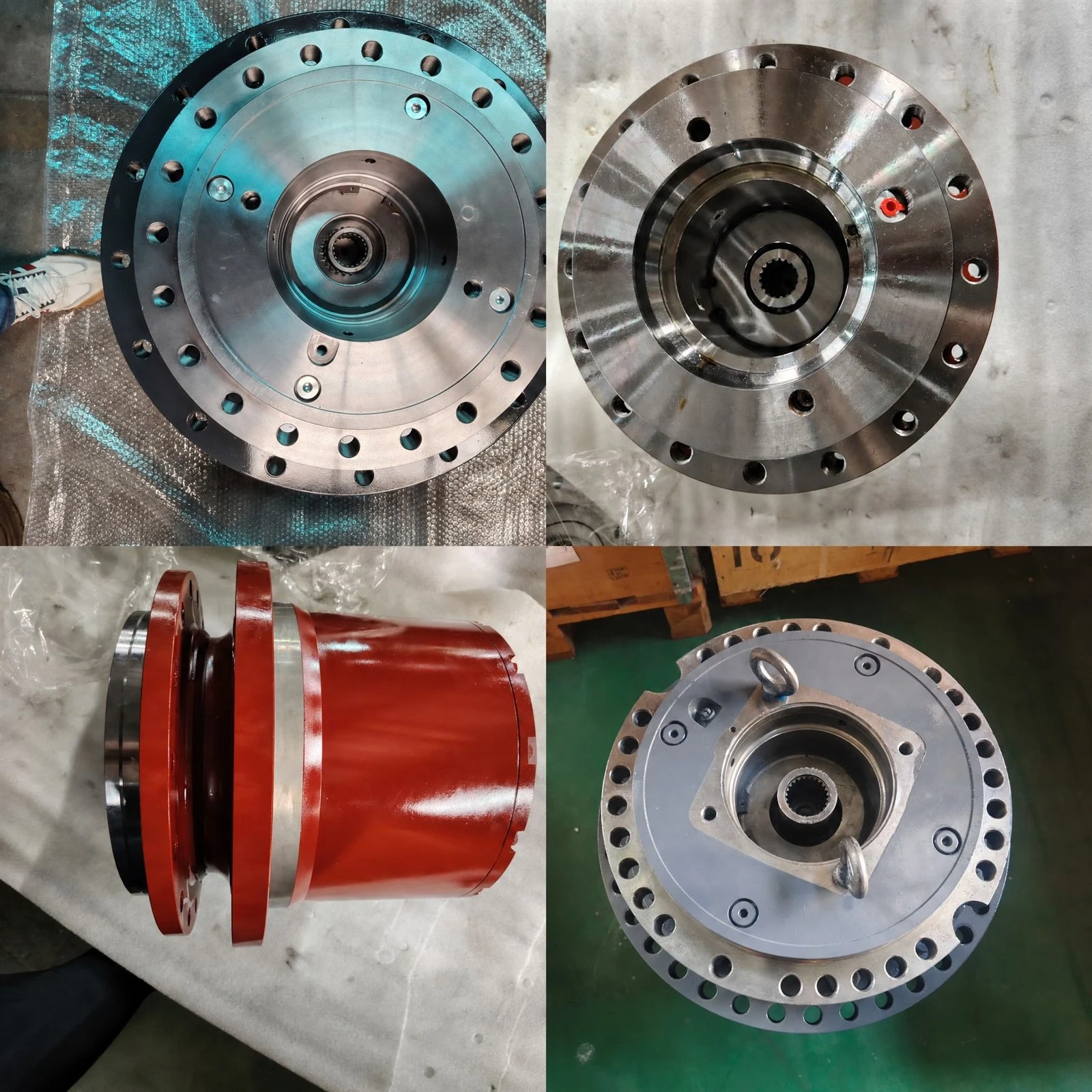

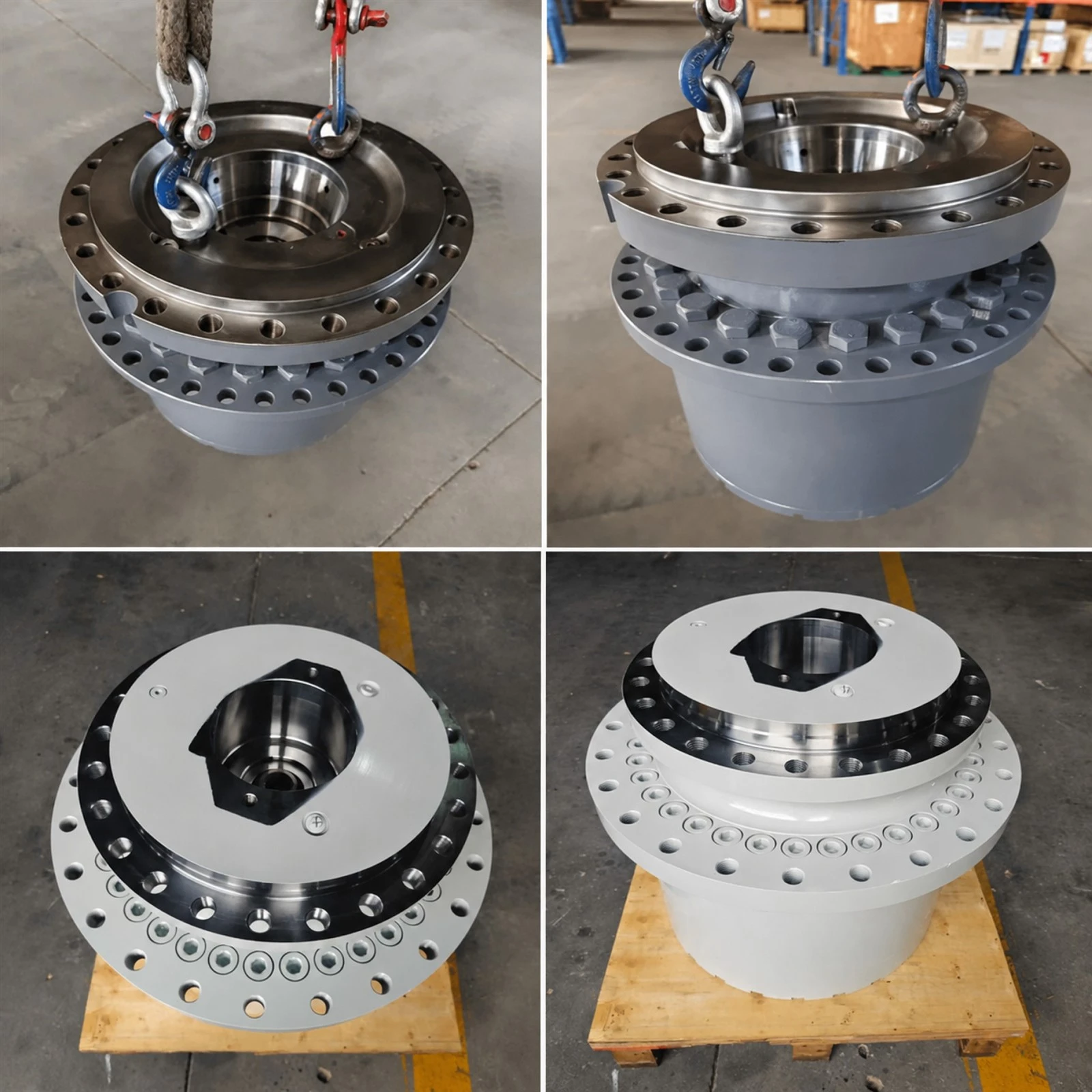

Caja de cambios planetaria hidráulica del reductor de recorrido de la serie Rexroth GFT para maquinaria pesada
Wuhan Xinlaifu Hydraulic Equipment Co., Ltd. es uno de los principales fabricantes y proveedores de cajas de cambios planetarias con reductor de recorrido hidráulico serie Rexroth GFT para maquinaria pesada en China. Con abundante experiencia, le damos una calurosa bienvenida para que compre productos personalizados de alta calidad a precios competitivos en nuestra fábrica. Además, el servicio OEM y ODM está disponible.
Presupuesto

| Tipo | Reductor planetario serie GFT |
| Marca | XLF Hidráulico |
| Rango de par de salida máximo | 9500-450000 Nm |
| Presión de trabajo nominal | 35 MPa (350 bares) |
| Presión máxima | Máx. 40 MPa (400 bar) |
| Brida de montaje | Brida estándar SAE |
| Tamaño del puerto | Puertos estándar SAE |
| Piezas integradas- | Freno de estacionamiento integrado y sellos |
| Aceite recomendado | Aceite para engranajes industriales ISO VG 220 |
Descripción general del producto
Los modelos GFT 0009T2, GFT 0013T2, GFT 0017 T2/T3, GFT 0050 T3, GFT 0080 T3, GFT 0220 T3/R3 y GFT 0330 T3/T4 son reductores planetarios hidráulicos de servicio pesado con estructuras de transmisión de 2/3/4-etapas, pertenecientes a la gama GFT. Serie. Se encuentran disponibles configuraciones personalizadas y codificación de producción para admitir diversas variantes de especificaciones, incluidas diferentes etapas de transmisión, relaciones de transmisión, formas de salida, configuraciones de freno de mano y soluciones de sellado. Al adoptar tecnología de transmisión planetaria de alta precisión y dientes de engranaje endurecidos de primera calidad más anillos de engranaje internos que garantizan un funcionamiento confiable en condiciones de alto torque y carga dura, estos reductores sirven como reemplazos directos del mercado de accesorios para reductores originales OEM con dimensiones de instalación y parámetros de interfaz totalmente coincidentes.
La serie GFT representa reductores planetarios premium de alta-eficiencia, que ofrecen una salida estable de alto-torque bajo una carcasa compacta-que ahorra espacio. El sistema hidráulico combinado presenta una presión de trabajo estándar de 350 bar, adaptándose completamente a operaciones de larga duración-con cargas pesadas-. Implementados en entornos de servicio severos, incluida la minería a cielo abierto-, elevación de obras de construcción, pavimentación de carreteras, obras de hormigón y operaciones agrícolas, estos reductores exhiben una excelente resistencia a la carga y una durabilidad operativa a largo plazo-. Actúan como componentes centrales de accionamiento hidráulico para maquinaria-pesada, como excavadoras, grúas sobre orugas, apisonadoras, pavimentadoras, equipos de minería, maquinaria agrícola e instalaciones de elevación marinas y offshore. Diseñada con bridas de montaje y conexiones estriadas estándar SAE de alta resistencia-, además de una estructura de carcasa integral reforzada, toda la serie resiste cargas de impacto fuertes frecuentes y vibraciones mecánicas continuas, adaptándose perfectamente a las duras condiciones de funcionamiento de diversos equipos hidráulicos móviles e industriales.
Esta gama de reductores admite una amplia variedad de variantes estructurales personalizadas, incluidas etapas de engranajes personalizadas, ejes de salida especiales y perfiles estriados diseñados específicamente-para combinar con diferentes tipos de motores hidráulicos y conjuntos de transmisión hidráulica integrada. Se pueden diseñar versiones personalizadas para eliminar los componentes de conexión intermedios convencionales, lo que permite el ensamblaje directo con sistemas de accionamiento hidráulico compatibles a través de diseños de interfaz y ranuras dedicados. Son ideales para sistemas de accionamiento hidráulico con espacio de instalación limitado o equipos que adoptan conceptos de diseño modulares y livianos integrados, incluidas aplicaciones de módulos de potencia electro-hidráulicos en maquinaria de construcción electrificada.
Ventajas principales
1. Diseño de estructura integrada - Una opción ideal para sistemas electrificados y de propulsión integrada
El reductor hidráulico planetario serie GFT adopta un diseño de estructura integrada optimizada, que es una configuración dedicada para sistemas hidráulicos electrificados y de accionamiento integrado:
Estructura de conexión integrada: Se adoptan diseños personalizados de ranuras y extremos de eje. Las cargas radiales externas son compartidas por el conjunto del motor hidráulico correspondiente en el equipo del usuario;Integración directa con motores hidráulicos y conjuntos de accionamiento.: El reductor se puede montar directamente con brida-en varios motores hidráulicos de desplazamiento fijo/variable sin cojinetes ni acoplamientos de soporte adicionales, combinando perfectamente con el módulo de potencia electro-hidráulico;Dimensión total compacta: La estructura planetaria aerodinámica de múltiples-etapas acorta en gran medida el tamaño total de la instalación, lo que la hace particularmente adecuada para equipos con espacio de instalación extremadamente limitado;Fácil instalación: Las dimensiones de montaje estándar SAE-para servicio pesado y el diseño de brida fija con múltiples-pernos permiten una combinación perfecta con el equipo del usuario y garantizan una excelente concentricidad durante la operación. Además, el diseño modular integrado admite la instalación en tándem de múltiples reductores, lo que amplía aún más la flexibilidad de configuración del sistema.
2. Reductor hidráulico planetario de alto rendimiento serie GFT -
La serie GFT representa reductores hidráulicos planetarios de alto-rendimiento premium en la línea de productos:
Alta densidad de par: Ofrece una salida estable de alto par dentro de una carcasa compacta. El sistema hidráulico adaptado presenta una presión de trabajo continua estándar de 350 bar para todos los modelos;Conjunto avanzado de carcasa y engranaje planetario: Equipado con una transmisión planetaria optimizada de 2/3/4 etapas y dientes de engranaje endurecidos reforzados y estructura de anillo de engranaje interno, logra una mayor eficiencia mecánica y una fuerte resistencia a golpes y vibraciones;Tecnología de sellado y engrane de engranajes de alta-estabilidad: Los juegos de engranajes mecanizados con precisión mantienen un rendimiento de engrane estable con compensación automática de desgaste, mantienen una excelente eficiencia de transmisión durante el funcionamiento-a largo plazo y reducen eficazmente la pérdida de potencia;Adaptabilidad a condiciones duras: Capaz de trabajar de manera estable bajo presión continua nominal y cargas pesadas de larga duración-, adaptándose a un amplio rango de temperatura (-20 grados ~ +45 grados) y cambios de carga frecuentes. Funciona de manera confiable en maquinaria de construcción, minería, marina, vial y agrícola en condiciones de trabajo severas como polvo, niebla salina y fuertes vibraciones.





Q: ¿Cuáles son las diferencias entre las series GFT, GFT-N y GFT-W? ¿Para qué equipos son adecuados?
A: GFT y GFT-N son reductores de recorrido con carcasa giratoria exterior, especialmente diseñados para el accionamiento de desplazamiento de equipos de orugas, como excavadoras, grúas sobre orugas, apisonadoras, pavimentadoras, vehículos de orugas para minería y maquinaria agrícola de orugas. GFT-W es un reductor de cabrestante que adopta una estructura compacta de tambor interno para mecanismos de cabrestante, ampliamente utilizado para camiones grúa, grúas portuarias, cabrestantes de plataformas marinas, equipos de plataformas marinas y plataformas de perforación.
Q: ¿Se puede utilizar la serie GFT como reemplazo directo de los reductores originales importados? ¿Las dimensiones coinciden completamente?
A: Sí, puede servir como reemplazo directo del mercado de accesorios para reductores originales importados de las mismas especificaciones. Todos los modelos convencionales adoptan una coincidencia 1:1 en dimensiones generales, bridas de montaje, orificios para pernos y parámetros estriados. No se requiere ninguna modificación en el equipo, lo que permite un fácil montaje y desmontaje para el mantenimiento del equipo.
Q: ¿Qué tipos de motores hidráulicos se pueden combinar con los reductores GFT? ¿Está disponible la conexión de brida?
A: Esta serie es compatible con múltiples motores hidráulicos de desplazamiento fijo y variable, incluidos A2FE, A6VE, A10VE, A6VM y A2FM. Equipado con interfaces de brida SAE estándar, se puede montar directamente con brida-motores hidráulicos sin acoplamientos ni cojinetes de soporte adicionales.
Q: ¿La serie GFT viene con freno de estacionamiento de discos múltiples-? ¿Cómo calcular el par de frenado?
A: La mayoría de los modelos están equipados con frenos de estacionamiento multi-disco opcionales (solo para frenado estático, no para frenado dinámico). El par de frenado mínimo de los reductores de recorrido es igual a 1 vez el par de entrada; El par de frenado mínimo de los reductores de cabrestante GFT-W es igual a 1,5 veces el par de entrada.
Q: ¿Se puede personalizar la relación de transmisión, la interfaz de montaje y otras especificaciones especiales?
A: La personalización completa está disponible. Podemos ajustar la estructura de transmisión de 2/3/4-etapa, la relación de transmisión, la forma de salida, los orificios de montaje, la configuración de sellado y los parámetros de freno de acuerdo con los requisitos del cliente, para adaptarnos a diversos sistemas de transmisión hidráulica y equipos integrados no estándar.
Q: ¿Qué aceite lubricante se recomienda para los reductores GFT? ¿Cuáles son los requisitos de mantenimiento diario?
A: RecomendamosAceite para engranajes industriales 220# LS2oAceite para engranajes Great Wall L-CDK220. Para el mantenimiento diario, simplemente revise periódicamente el nivel de aceite, apriete los pernos e inspeccione los ruidos anormales. Se sugiere el primer cambio de aceite después de 150 horas de funcionamiento. En condiciones normales de trabajo se requiere un reemplazo regular del aceite y no se necesita ningún mantenimiento complicado.
Q: ¿Por qué el reductor pierde aceite? ¿Cómo solucionarlo?
A: Las fugas de aceite suelen deberse a pernos flojos o sellos envejecidos. Primero, apriete completamente todos los pernos de la brida de la carcasa. Si la fuga persiste, las piezas de sellado están desgastadas. Comuníquese con nosotros para reemplazar los kits de sellos originales y no desmonte la estructura del engranaje de forma privada.
Q: ¿Cuál es el período de garantía de los reductores GFT?
A: ProporcionamosGarantía internacional de 12 mesesa partir de la fecha de recepción de mercancías. Dentro del período de garantía, ofrecemos repuestos y soporte técnico gratuitos para fallas del producto causadas por daños no-humanos en condiciones normales de trabajo. Los daños causados por error humano o uso inadecuado no están cubiertos por la garantía.
Especificaciones principales
1. Reductor de viaje GFT
1.1 Modelo general, par de salida y relación de transmisión
| Modelo | Par de salida máximo T2max (Nm) | Relación de transmisión (i) |
|---|---|---|
| GFT 0009T2 | 9500 | 47.6 ~ 55.3 |
| GFT 0013T2 | 13000 | 32.1 ~ 37.6 |
| GFT 0017 T2 | 17000 | 45.4 ~ 54.0 |
| GFT 0017T3 | 17000 | 77.9 ~ 88.2 |
| GFT 0024 T3 | 24000 | 102.6 ~ 137.2 |
| GFT 0026T2 | 26000 | 50.5 ~ 62.0 |
| GFT 0034T2 | 34000 | 50.5 |
| GFT 0036T3 | 36000 | 115.0 ~ 138.8 |
| GFT 0040T2 | 40000 | 35.9 ~ 59.1 |
| GFT 0050T3 | 50000 | 73.9 ~ 125.7 |
| GFT 0060T3 | 60000 | 105.5 ~ 169.9 |
| GFT 0065T2 | 65000 | 55.4 |
| GFT 0080 T3 | 80000 | 99.0 ~ 215.0 |
| GFT 0110T3 | 110000 | 95.8 ~ 173.9 |
| GFT 0160T3 | 160000 | 210.8 ~ 251.0 |
| GFT 0220T3/R3 | 220000 | 97.7 ~ 365.0 |
| GFT 0330T3 | 330000 | 168.9 ~ 302.4 |
| GFT 0330 T4 | 330000 / 380000 | 451.7 ~ 826.6 |
| GFT 0450 T4 | 450000 | 347.1 ~ 421.7 |
1.2 Parámetros técnicos detallados
Modelos de tamaño pequeño y mediano
| Modelo | T2 máx (Nm) | Relación de transmisión (i) | Par máximo de freno TBr máx (Nm) | Motor hidráulico combinado |
|---|---|---|---|---|
| GFT 0013 T2 4000/1 | 13000 | - | - | A6VE 55 |
| - | 13000 | - | - | A2FE 45 |
| GFT 0017 T2 3000/1 | 17000 | 54.0 | 350 | A6VE 55 |
| - | 17000 | - | - | A10VE 63 / A2FE 45·63 |
| - | 17000 | 77.9 | 250 | A6VE 28 / A2FE 28 |
| - | 24000 | 102.6 ~ 120.5 ~ 137.2 | - | A6VE 55 |
| GFT 0024 T3 9000 | 24000 | - | 300 | - |
| - | - | 137.2 | 250 | - |
| - | - | - | - | A6VE 80 |
| - | - | 115.0 ~ 138.8 | - | - |
Modelos de tamaño mediano y grande
| Modelo | T2 máx (Nm) | Relación de transmisión (i) | Par máximo de freno TBr máx (Nm) | Motor hidráulico combinado |
|---|---|---|---|---|
| GFT 0040 T3 9000 | - | - | 800 | - |
| GFT 0050 T3 1000/1 | 50000 | 84.2 ~ 91.1 | - | A6VE 80·107 |
| GFT 0050 T3 3000 | - | - | - | A6VE 80·107 |
| GFT 0050 T3 9000 SL·9000/1 | - | - | 800 | - |
| GFT 0050 T3 9000/2 | 50000 | - | 800 | A6VE 80 |
| GFT 0050 T3 9000/3 | - | - | - | A2FE 63 |
| GFT 0060 T3 7000/1 | - | - | 725 | A6VE 160 |
| GFT 0080 T3 1000·2000 | - | - | - | - |
| GFT 0110 T3 1000 | 110000 | - | - | - |
| GFT 0110 T3 9000 | - | - | - | A6VE 160 / A2FE 160 |
Modelos de tamaño extra grande
| Modelo | T2 máx (Nm) | Relación de transmisión (i) | Par máximo de freno TBr máx (Nm) | Motor hidráulico combinado |
|---|---|---|---|---|
| GFT 0160 T3 1000 | 160000 | 210.8 ~ 251.0 | 1020 | A2VE 107·160 / A2FE125 |
| GFT 0220 T3 9000/2 | 220000 | 97.7 | - | A6VM355 |
| GFT 0220 R3 9000/3 | 220000 | 145.4 | 1400 | A6VM 200 |
| GFT 0220 T3 9000/4 | 220000 | 365.0 | 1100 | A6VE160 |
| GFT 0330 T3 2000/3000 | 330000 | 268.9 ~ 252.0 ~ 302.4 | 2500 | A2FE 355 / A6VE250 |
| GFT 0330T4 1000 | 380000 | 826.6 | - | - |
| GFT 0330 T4 2000 | 330000 | 451.7 | 625 | A6VE160 |
| GFT 0450 T4 1000/1 | 450000 | 421.7 | 1450 | A6VE 250 |
| GFT 0450T4 1000/2 | 450000 | 347.1 | 1450 | A6VE 250 |
1.3 Dimensiones generales, orificios de montaje y peso (Unidad: mm/kg)
Modelos de tamaño mediano
| Modelo | L1 | L2 | L3 | L4 | Orificios de montaje | Peso (kg) |
|---|---|---|---|---|---|---|
| GFT 0050 T3 1000/2 | 270 | 310 | 350 | - | - | 145 |
| GFT 0050 T3 3000 | 270 | 370 | - | 400 / 400 | - | - |
| GFT 0050 T3 9000/2 | - | 370 | 408 | - | 16×M20 | 145 |
| GFT 0060 T3 7000/2 | - | - | 410 | - | 20×M20×1.5 | - |
| GFT 0080 T3 1000 | 420 | - | - | 550 | - | - |
| GFT 0080 T3 2000 | - | 430 | - | 520 | - | - |
Dimensiones de interfaz y brida de tamaño extra grande
| Modelo | D1 | D4 | D8 | Orificios de montaje |
|---|---|---|---|---|
| GFT 0220 T3 9000/4 | - | 570 | 620 | 42×M30×2 |
| GFT 0330 T3 2000 | 680 | - | 785 | 30×M30 |
| GFT 0330 T3 3000 | - | - | - | 30×M30 |
| GFT 0450 T4 1000/2 | - | 680 | - | 36×M30×2 |
1.4 Reductor de recorrido GFT 2160
Estructura: mecanismo de engranaje planetario de 2-etapas, motor de pistón con placa oscilante incorporado
Configuración: Equipado con motor de 2 velocidades con cambio automático
Presión de trabajo: 350 bares
2. Reductor de viajes GFT-N
2.1 Parámetros técnicos
| Modelo | Par de salida (Nm) | Relación de transmisión (i) | Par de freno (Nm) | Motor hidráulico combinado |
|---|---|---|---|---|
| GFT 0600 N/1 | 600000 | 243.5 | 1×3115 | A2FM 500 |
| - | - | 289.1, 520.2 | 2×1830 | A2FE 160 / A6VM 250 |
| GFT 0800 N | 984000 | 284.8 | - | - |
| - | 1117000 | 401.5 | - | - |
| GFT 1300N | - | 458.5 | 2×1700 | - |
2.2 Dimensiones y peso totales (Unidad: mm/kg)
| Modelo | D3 | D5 | D7 | L4 | Peso (kg) | Tipo de marca |
|---|---|---|---|---|---|---|
| GFT 0800 N | 779 | 885 | 1020 | 1332 | 5200 | CALLE |
| GFT 0800 N | 779 | - | - | 1211.5 | 3320 | CC |
3. Reductor de cabrestante GFT-W
3.1 Parámetros básicos del modelo
| Modelo | Par de salida máximo (Nm) | Tracción de cuerda simple (kN) | Relación de transmisión (i) |
|---|---|---|---|
| GFT 0013 W2 | 19000 | 50 | 90.1 ~ 102.6 |
| GFT 0026 W2 | 26000 | 118 | - |
| GFT 0050 W3 | 42500 | - | - |
| GFT 0080 W3 | 67000 | - | - |
| - | 140000 | - | - |
| - | 200000 | - | 471 |
3.2 Parámetros técnicos detallados
| Modelo | T2 máx (Nm) | Tracción de cuerda simple (kN) | Relación de transmisión (i) | TBr máx. (Nm) | Motor hidráulico combinado |
|---|---|---|---|---|---|
| GFT 0017 W2 4000 | 14000 | 67 | 45.4 | 460 | A6VE 55 / A2FE56·63 |
| GFT 0024W3 4000 | 19000 | 99 | 90.1 ~ 102.6 | 460 | A6VE55 / A2FE56·63 |
| GFT 0026 W2 2000 | 18000 | 84 | 62.0 | 710 | A6VE 80 / A2FE80·90 |
| GFT 0026W2 4000 | 18000 | 84 | 50.5 | 710 | A2FE 90 |
| GFT 0080 W3 6000/1 | 67000 | 231 | 61.3 ~ 79.1 | 1890 | A6VM160 / A2FM180 |
| GFT 0080 W3 6000/2 | 67000 | 231 | 61.3 ~ 79.1 | 1890 | A6VM 250 |
| GFT 0110 W3 4000 | - | - | 114.8 | - | - |
| - | - | - | 95.8 | - | A6VM 160 / A2FM 160·180 |
| - | - | - | - | - | A6VM 200·250 / A2FM 200 |
| GFT 0110 W3 9000 | - | - | - | - | A6VM 200·250 / A2FM 200 |
| GFT 0160 W3 4000 | - | - | - | - | - |
| - | - | - | - | - | A6VE 160 |
| GFT 0330 W3 9000/1 | 275000 | - | - | - | - |
| GFT 0330 W3 9000/2 | 275000 | - | - | 2×1700 | 2×A6VM 160 |
3.3 Dimensiones generales, interfaz y peso (Unidad: mm/kg)
| Modelo | D1 | D2 | D3 | D4 | D5 | D6 | D8 | Dws | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|
| GFT 0017 W2 4000 | 250 | 290 | 320 | 14×M20 | 280 | 305 | 330 | 380 | 105 |
| GFT 0024 W3 4000 | 250 | 290 | 320 | 14×M20 | 280 | 305 | 330 | 385 | 130 |
| GFT 0026 W2 2000 | 270 | 310 | 350 | 16×M20 | 320 | 350 | 380 | 430 | 145 |
| GFT 0026 W2 4000 | 270 | 310 | 350 | 16×M20 | 320 | 350 | 380 | 430 | 145 |
| GFT 0080 W3 6000/1 | 380 | 430 | 470 | 28×M24 | 430 | 460 | 495 | 580 | 430 |
| GFT 0080 W3 6000/2 | 380 | 430 | 470 | 28×M24 | 430 | 460 | 495 | 580 | 430 |
| GFT 0110 W3 6000/1 | 380 | 430 | 470 | 28×M24 | 490 | 530 | 567 | 650 | - |
| GFT 0220 W3 6000 | 450 | 510 | 560 | 30×M24×2 | 535 | 600 | 650 | 750 | - |
| GFT 0330 W3 9000/1 | - | 600 | - | 28×M30 | 660 | 730 | 785 | 925 | 1380 |
| GFT 0330 W3 9000/2 | 450 | 515 | 568 | 32×M30×2 | 570 | - | - | - | - |
3.4 Dimensiones del cojinete de soporte trasero (Unidad: mm)
| Modelo reductor | D1 | D2 | D4 |
|---|---|---|---|
| GFT 0026 W | - | 145 | 198 |
| GFT 0040W | - | 170 | 230 |
| GFT 0050W | - | - | - |
| GFT 0060W | 225 | 190 | 150 |
| GFT 0160W | - | 220 | - |
| GFT 0220W | - | - | - |
4. Reductor de giro GFB
4.1 Descripción general de los parámetros generales
| Modelo | Equipo aplicado | Rango de par de salida (Nm) | Relación de transmisión (i) |
|---|---|---|---|
| GFB 0009 T2 | Excavador | 4000 ~ 7000 | - |
| GFB 0017 T2 | Excavador | 7700 ~ 12700 | 32.5 ~ 45.7 |
| - | - | 10600 | 149.1 |
| GFB 0026 T2 | Excavador | 10000 ~ 16500 | - |
| GFB 0036 T3 | Excavador | 17500 | 117.6 ~ 153.6 |
| - | - | 22000 ~ 38000 | 32.3 |
| GFB 0050 T3 | Excavador | 22000 ~ 38200 | 186.4 |
| GFB 0084 T2 | - | 38200 | 35.1 |
| GFB 0144 T2 | - | - | 49.3 |
4.2 Parámetros técnicos detallados
| Modelo | Par de salida (Nm) | Relación de transmisión (i) | Par de freno (Nm) | Motor hidráulico combinado |
|---|---|---|---|---|
| GFB 0009 T2 2000/2 | 4000 | - | - | - |
| GFB 0017 T2 | 7700 | 45.7 | 390 | - |
| - | 10600 | 149.1 | 249 | - |
| - | 16500 | 43.9 ~ 51.5 | 613 | A2FE 80 |
| GFB 0036 T3 | 17500 ~ 28500 | 117.6 ~ 153.6 | 332 | - |
| - | 22000 | 32.3 | - | A2FM 80 |
| GFB 0084 T2 | 38200 | 35.1 | - | A2FM 180 |
| GFB 0144 T2 | - | 49.3 | - | - |
4.3 Dimensiones y peso totales (Unidad: mm/kg)
| Modelo | D1 | D2 | D3 | D4 | D5 | Peso (kg) |
|---|---|---|---|---|---|---|
| GFB 0009 T2 2000/2 | 175 | - | - | - | - | 85 |
| GFB 0017 T2 1000 | 250 | 305 | - | - | - | 130 |
| GFB 0026 T2 2000 | - | - | 365 | - | - | - |
| GFB 0050 T2 9000 | 300 | 375 | 410 | 20×17.5 | 280 | 240 |
| GFB 0050 T3 1000/3 | 330 | 375 | 411 | 24×17.5 | 300 | 310 |
| GFB 0080 T3 1000/3 | 440 | 480 | 530 | 24×26 | 370 | 540 |
| GFB 0084 T2 2000/1 | 400 | 470 | 510 | 24×26 | 515 | - |
| GFB 0144 T2 2000 | 460 | 520 | 562 | 24×26 | 1050 | - |
4.4 Reductor de giro GFB 2160
Estructura: mecanismo de engranaje planetario de 2-etapas, motor de giro de plato cíclico incorporado
Par de salida máximo: 14500 Nm
Cilindrada del motor: 170 cm³
Presión máxima de trabajo: 350 bar
Clase de capacidad de carga aplicable: 23 ~ 25 toneladas
5. Motores hidráulicos combinados
5.1 Motor Hidráulico de Desplazamiento Fijo A2FE (Unidad: mm/kg)
| Clasificación | A6 | A7 | A12 | A13 | Peso (kg) | B1 | B2 | B5 | B7 | Estándar de puerto |
|---|---|---|---|---|---|---|---|---|---|---|
| 28 | - | 50.8 | 23.8 | - | - | - | M8×15 | 59 | - | SAE 1/2 pulg. |
| 45 | 109 | 50.8 | 102 | 119 | 15 | 50.8 | M10×17 | 75 | 49 | SAE 3/4 pulg. |
| 56 | 122 | 57.2 | 107 | 130 | 18 | 57.2 | M10×17 | 84 | 60 | SAE 3/4 pulg. |
| 63 | 122 | 57.2 | 107 | 130 | 19 | 57.2 | M10×17 | 84 | 60 | SAE 3/4 pulg. |
| 80 | 127 | 66.7 | 121 | 145 | 23 | 66.7 | M12×17 | 84 | 70 | SAE 1 pulg. |
| 90 | 127 | 66.7 | 121 | 145 | 25 | 66.7 | M12×17 | 84 | 70 | SAE 1 pulg. |
| 125 | - | 66.7 | - | - | - | - | M14×19 | 99 | - | SAE 1 1/4 pulgadas |
| 160 | - | 66.7 | - | - | - | - | M14×19 | 99 | - | SAE 1 1/4 pulgadas |
5.2 Motor hidráulico de cilindrada variable A6VE (Unidad: mm)
| Clasificación | A2 | A7 | Estándar de puerto |
|---|---|---|---|
| 28 | - | 50.8 | SAE 1/2 pulg. |
| 55 | 20 | 57.2 | SAE 3/4 pulg. |
| 80 | 25 | 57.2 | SAE 3/4 pulg. |
| 107 | - | 66.7 | SAE 1 1/4 pulgadas |
| 160 | - | 66.7 | SAE 1 1/4 pulgadas |
| 250 | 44 | 66.7 | SAE 1 1/4 pulgadas |
5.3 Motor Hidráulico de Desplazamiento Variable A10VE (Unidad: mm/kg)
| Clasificación | A1 | A2 | A3 | A4 | A5 | Estándar de puerto | Peso (kg) |
|---|---|---|---|---|---|---|---|
| 45 | 94 | 125 | 14 | 78 | 87 | SAE 3/4 pulg. | 18 |
| 63 | 111 | 154 | 18 | 101 | 93 | SAE 3/4 pulg. | 26 |
5.4 Motor Hidráulico de Desplazamiento Variable A6VM (Unidad: mm/kg)
| Clasificación | A1 | A2 | A3 | A4 | A5 | Estándar de puerto | Peso (kg) |
|---|---|---|---|---|---|---|---|
| 200 | 267 | 345 | 32 | 143 | 209 | SAE 1 1/4 pulgadas | 80 |
| 355 | 322 | 432 | 28 | 203 | 279 | SAE 1 1/2 pulgadas | 170 |
Motor Hidráulico de Desplazamiento Variable 5.5 A2FM (Unidad: mm/kg)
| Clasificación | A6 | A7 | A12 | A13 | B2 | B4 | B5 | Estándar de puerto | Peso (kg) |
|---|---|---|---|---|---|---|---|---|---|
| 32 | 173 | - | 78 | 106 | 18.2 | M8×15 | 59 | SAE 1/2 pulg. | 9.5 |
| 45 | 206 | - | 89 | 122 | 23.8 | M10×17 | 75 | SAE 3/4 pulg. | - |
| 56 | 206 | - | 107 | 130 | 23.8 | M10×17 | 75 | SAE 3/4 pulg. | - |
| 80 | 203 | 233 | 121 | 145 | 27.8 | M12×17 | 84 | SAE 1 pulg. | 23 |
| 90 | 225.5 | 252 | 120 | 159 | 27.8 | M12×17 | 84 | SAE 1 pulg. | 25 |
| 125 | 252 | 294 | 134 | 188 | 31.8 | M14×19 | 99 | SAE 1 1/4 pulgadas | 32 |
| 160 | 252 | 294 | 134 | 188 | 31.8 | M14×19 | 99 | SAE 1 1/4 pulgadas | 45 |
| 180 | 284 | 309 | 84 | 165 | 31.8 | M14×19 | 99 | SAE 1 1/4 pulgadas | 66 |
6. Fórmulas de cálculo y coeficientes de derechos
6.1 Fórmulas de cálculo del par
Par de salida básico: T2=2F×Dw
Par de salida corregido: T2K=T2×K Restricción: T2K Menor o igual a T2
Definición:
T2: Par de salida (Nm)
F: Tirador de cuerda simple (N)
Dw: Diámetro máximo del devanado (m)
T2K: Par de salida corregido (Nm)
K: Coeficiente de ciclo de trabajo
6.2 Reglas de par mínimo del freno de estacionamiento
Reductor de recorrido GFT: par de freno mínimo=1 × par de entrada
Reductor de cabrestante GFT-W: par de freno mínimo=1.5 × par de entrada
Reductor de giro GFB: par de freno mínimo=1.3 × par de entrada
6.3 Ciclo de trabajo y coeficiente de clase de carga (K)
| Clase de carga | Descripción de carga | M1 | M2 | M3 | M4 | M5 | M6 | M7 | M8 |
|---|---|---|---|---|---|---|---|---|---|
| L1 (luz) | Carga máxima ocasional, carga ligera normalmente | - | - | 0.90 | 0.90 | 0.95 | 1.05 | 1.20 | - |
| L2 (Medio) | Carga media para la mayoría de las operaciones | - | 0.95 | 0.95 | 1.00 | 1.15 | - | 1.50 | - |
| L3 (pesado) | Carga continua cercana a-máxima | 1.05 | 1.05 | 1.25 | 1.40 | 1.45 | 1.65 | 2.10 | 2.40 |
7. Parámetros de selección
7.1 Reductor de recorrido tipo rueda
Tipo de equipo, Peso del equipo, Cantidad de ruedas motrices, Cantidad total de ruedas, Tamaño del cubo, Carga radial, Fuerza de tracción, Carga axial, Diámetro de la rueda, Radio de carga, Ancho de la rueda, Longitud de montaje, Par de salida máximo, Velocidad de desplazamiento máxima, Velocidad de salida, Presión máxima del sistema, Presión de trabajo, Relación de transmisión, Capacidad de ascenso, Freno de estacionamiento de discos múltiples, Motor hidráulico de desplazamiento fijo, Motor hidráulico de desplazamiento variable, Especificación de desplazamiento, Válvula de freno, Parámetros de carga/sin carga, Demanda anual, Condiciones de funcionamiento especiales
7.2 Reductor de recorrido tipo oruga
Tipo de equipo, Peso del equipo, Fuerza de tracción total, Tipo de oruga, Diámetro de paso de la rueda dentada, Ancho de oruga, Carga radial, Par de salida máximo, Velocidad de salida, Presión de trabajo, Presión máxima del sistema, Relación de transmisión, Velocidad de desplazamiento máxima, Modelo de motor, Válvula de freno, Relación de par/velocidad/ciclo en condiciones de trabajo típicas
7.3 Reductor del cabrestante
Tipo de equipo, Carga de elevación, Tracción de un solo cable, Velocidad del cable, Diámetro del cable, Tipo de ranura del cable, Paso del cable, Capas de bobinado, Diámetro de bobinado de la primera capa, Dimensión de la brida, Par de salida, Par de entrada, Velocidad de entrada, Velocidad de salida, Relación de transmisión, Presión de trabajo, Flujo máximo de entrada, Modelo de motor, Válvula de freno, Trinquete, Parámetros de coincidencia del tambor
7.4 Reductor de giro
Tipo de equipo, carga de elevación, velocidad de la estructura superior, par de la estructura superior, relación de transmisión, par de entrada/velocidad, par de salida/velocidad, parámetros de engranaje (número de dientes, módulo, ancho de diente, ángulo de presión), especificación de estrías, par de freno, presión de trabajo, temperatura ambiente, forma de montaje, estándar de la sociedad de clasificación, demanda anual, condiciones especiales de operación
La caja de cambios de la serie GFT se aplica en casos de reemplazo de maquinaria de ingeniería. Si necesita sustitutos para otros modelos, proporcione el modelo, tipo, placa de identificación y fotografías reales..
I. Equipos de minería y perforación (segmento principal de alta-demanda en el mercado posventa de América del Norte)
| Marca | Modelo específico | Modelo de caja de cambios GFT correspondiente | Número de pieza de repuesto original |
|---|---|---|---|
| Atlas Copco/Epiroc | Perforadoras de voladura DM30, DM45 y D245 | GFT 40 T2 9440 I=59.1 | R916572664 |
| Atlas Copco/Epiroc | Taladros de superficie D25KS, D245s | Mando final GFT MT711C112 | BH00010655 |
| Atlas Copco/Epiroc | Pit Viper PV351-Taladro de fondo- | Caja de cambios planetaria personalizada GFT | 2658564737 |
| Atlas Copco/Ingersoll Rand | CM760, CM765, CM785 Brocas de superficie | Conjunto de mando final GFT | 2657728750, 57728750 |
| suelomec | Equipos de perforación rotativos R722, R622 | Caja de cambios del cabrestante principal GFT 110W3/9147 | - |
| XCMG | Equipos de perforación rotativos XR220, XR280 | Caja de cambios de cabrestante GFT 110W3b115-35 | - |
II. Equipos de pavimentación y compactación de carreteras (escenario de reparación de alta-frecuencia en Norteamérica)
| Marca | Modelo específico | Modelo de caja de cambios GFT correspondiente | Número de pieza de repuesto original |
|---|---|---|---|
| hamm | Rodillos vibratorios 3411, 3412, 3414 | GFT 8140F, GFT 8140 Caja de cambios de desplazamiento | - |
| Ingersoll Rand/ABG | ABG 5820, ABG 6820 Pavimentadoras de asfalto | Caja de cambios de transmisión final GFT 24 T3 1107 | R916008866 |
| volvo | Rodillos SD135, SD160, SD190, SD200, SD160b | Conjunto de caja de cambios planetaria GFT | 12815275 |
| Dynapac | Rodillos de un solo tambor CA500, CA610 | Caja de cambios de accionamiento de tambor GFT | 4812112200 |
| Dynapac | Rodillos de doble tambor CC522, CC524HF, CC624HF | Conjunto de cubo de torsión GFT | 4700358396, 939433 |
| Vibromax/JCB | Rodillo vibratorio VM132D | Caja de cambios planetaria GFT | 7232/20800 |
| Oruga | Rodillos compactos CB214E, CB224E | Conjunto de motor de transmisión final GFT | 296-9346 |
| Oruga | Rodillos de un solo tambor CS533, CS76 | Caja de cambios de transmisión final GFT (sin motor) | 336-0281 |
III. Pequeños equipos de construcción
| Marca | Modelo específico | Modelo de caja de cambios GFT correspondiente | Número de pieza de repuesto original |
|---|---|---|---|
| Gato montés | Minicargadores de orugas serie S-, minicargadores de orugas serie T- | GFT 7HPA02FZZ8B029 Caja de cambios de viaje | - |
| JCB | Retroexcavadoras 3CX, 4CX | Mando final planetario GFT | - |
Notas complementarias
- Bases de verificación de información: Todos los datos provienen de las páginas de detalles del producto y de las tablas de referencia cruzada-de modelos publicadas públicamente por Beijing Bowei Hengli Hydraulic en las plataformas Made-in-China y 1688. Todos los artículos enumerados son piezas de repuesto originales genuinas vendidas por la empresa.
- Enfoque en el mercado norteamericano: Taladros Epiroc/Atlas Copco, rodillos Hamm y rodillos Volvo(marcadas como prioritarias) representan las tres categorías de mayor-demanda en el mercado posventa de América del Norte y son palabras clave de alta-conversión para sus campañas de Google Ads.
- Productos asociados: La empresa también suministra bombas y motores hidráulicos Rexroth compatibles con todos los modelos anteriores (p. ej., 5112287802, 5112287920), lo que permite la venta en paquetes de soluciones hidráulicas completas "bomba + motor + caja de cambios".
Etiqueta: Caja de cambios planetaria con reductor de recorrido hidráulico serie Rexroth GFT para maquinaria pesada, China Caja de cambios planetaria con reductor de recorrido hidráulico serie Rexroth GFT para maquinaria pesada fabricantes, proveedores
Artículo anterior
GratisTambién podría gustarte
Envíeconsulta
